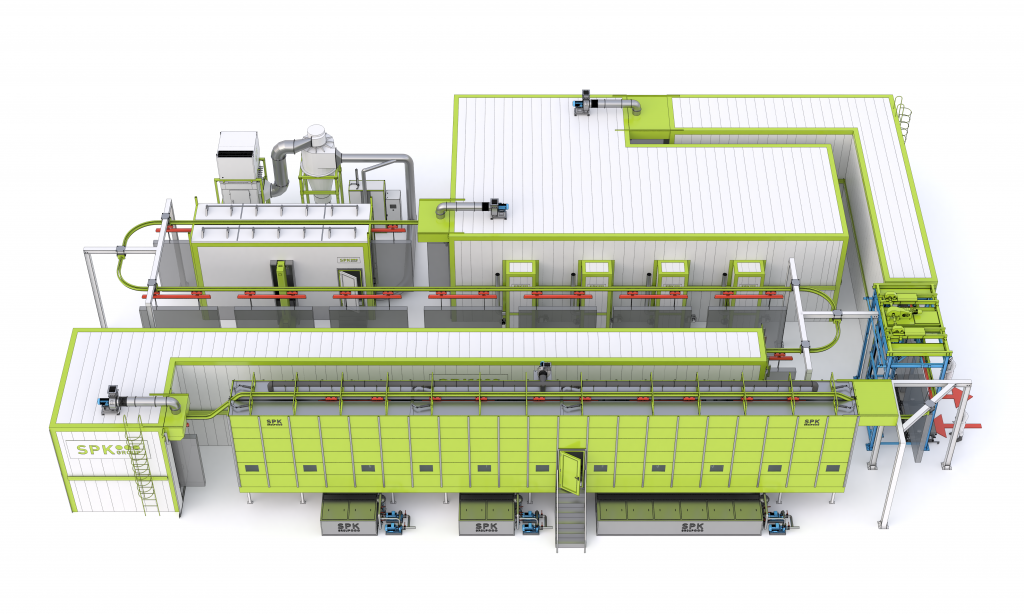

Автоматическая линия порошковой окраски SPK-PCL-34.22.7

Назначение и компоновка: Линия предназначена для непрерывной технологической обработки и порошкового окрашивания изделий с максимальными габаритами до 3 000 × 500 × 2 700 мм (Д×Ш×В). Размещение оборудования, зон загрузки/выгрузки, сервисного обслуживания и технологических проходов выполнено в соответствии с проектной схемой на площади помещения 34 900 × 24 500 × 9 000 мм (Д×Ш×В).

Параметры перемещения и производительности: Транспортировка изделий осуществляется автоматическим подвесным конвейером SPK.

• Рабочая скорость линии: 2,0 м/мин.

• Диапазон регулировки скорости: от 0 до 4,0 м/мин.

Состав технологического комплекса:

• Агрегат химической подготовки поверхности: SPK-SCTB-22.2.4

• Камера сушки влаги: SPK-CB-26.2.4

• Камера нанесения порошковой краски: SPK-PCB

• Камера полимеризации: SPK-HTCB-16.9.4

• Камера принудительного охлаждения: SPK-CCB 10.2.4

• Транспортная система: Конвейер подвесной автоматический SPK

• Система управления: Шкаф управления SPK

Регламент технологического цикла:

1. Загрузка деталей на конвейер: 1,0 мин

2. Химическая подготовка поверхности перед окраской: 10,0 мин

3. Сушка после подготовки в печи: 14,0 мин

4. Нанесение порошковой краски в кабине: 1,5 мин

5. Полимеризация покрытия в печи: 20,0 мин

6. Принудительное охлаждение деталей: 10,0 мин

7. Разгрузка готовых деталей: 1,0 мин Общее расчетное время полного технологического цикла изделия на линии: 47,5 мин.
